廊坊久旺密封材料有限公司

聚四氟乙烯作为密封材料有很多种应用方式。因其本身具有高耐腐蚀，物理性能稳定，耐高低温，成就了它良好的密封性能，在石油、化工、制药、电力、钢铁行业都有广泛的应用。适用的介质包括水、油、酸溶液、碱溶液等几乎所有的化工成份。

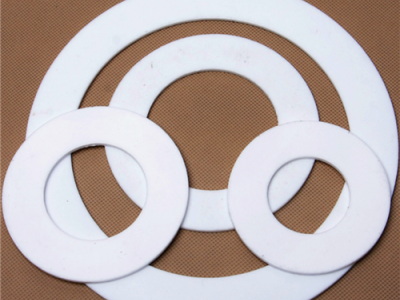

软体聚四氟乙烯精制而成。经久耐用，密封性能可靠；聚四氟乙烯本身具有最佳的耐腐蚀与不老化性，经过特殊加工后具有很好的耐蠕变性和耐冷流性；能在很宽的温度范围内长期安全使用； 柔软易切割,可通过机械或手工剪裁,便于安装。

外观颜色：白色。

适用温度：-180℃—250℃

适用介质：PH 0-14

常规尺寸：1250mm*1800mm 厚1-5mm

纯板材OTH-2100

增加1)原材料准备;配料:纯F4制品，原料F4细树脂，捣碎，过筛

2)模具准备:用酒精擦干净，压模内无铁锈，无附着物

3)称量,根据公式G=PV(其中G为加料量，P为预制品密度（2.18g/cm3）

V为制品体积）称出重量。

4)加料：将F4树脂均匀分布在整个压制面上。

5)预成型（压制）：根据公式计算出压力机表压，设定压力机表压。进行压制

6)脱模修边：将半成品从模具中取出，将其表面修边，使其表面平整，边缘整齐。准备成型。

7)烧结：将半成品慢慢放入烧结炉中，放入合适数量，升温一小时大约到390度，再进行保温一小时，大约成型后开始降温，约四小时后，到达室内温度，进行成品出炉，最后完成定型。
